Rendimientos

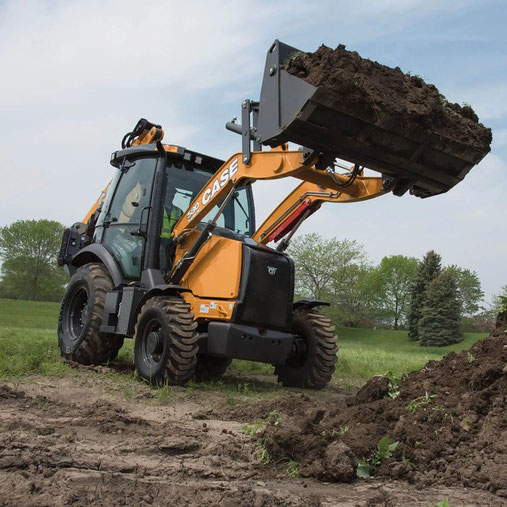

RETROEXCAVADORA- CASE 580

ref. chilecubica/ agosto 22

Generalidades:

La pala, se desplaza por el exterior de la pluma y pivotea en torno de ese punto en el plano vertical de la misma. De igual manera esta sujeto al (cucharón, el cargador, pala) y también pivotea para excavar. Rendimiento:

El rendimiento de una retroexcavadora se mide en metros cúbicos por hora ( m3/hr. ).

Para calcular el rendimiento de una retroexcavadora se tiene que tomar en consideración lo siguiente:


Características del equipo:

a). Alcance tanto : vertical como horizontal del equipo.

b). Ancho y capacidad de bate/ cucharón.

- Características del trabajo y del terreno esto es:

a) Ancho de zanja y profundidad de la excavación.

b) Tipo de suelo donde se va a trabajar.

- Tiempo de ciclo. Este tiempo esta dividido en:

a) Colocación de trabajo. (Estandar ).

b) Tiempo de excavación.

c) Tiempo de carga del cucharón.

d) Tiempo de descarga.

e)  Tiempo de regreso.



Para el rendimiento se debe de considerar la capacidad nominal del cucharón más una capaciada extra por el excedente de material que carga el cucharón o por el contrario la fal­ta de llenado del mismo, esto aumentaría o disminuiría el rendimiento de la máquina.  También se debe de tener en cuenta la habilidad del operador.

Excavación de zanja en material tipo II hasta 1.00 mts. de profund idad , con un ancho de 0.60 mts.

Maquinaria a utilizar: CASE 580C. Ancho de cucharón: 0.60 mts. Capacidad del cucharón: 0.125 m3

- Alcance máximo de la maquina: 4..0 mts.

- Tiempo de ciclo:

- Tempo de colocación de la maquina: 8..00 seg.

- Tiempo de excavación: 5.50 seg.

- Tiempo de carga del cucharón 5.00 seg.

- Tiempo de descarga y regreso 4.00 seg.

TOTAL= 22.50 seg.

Esto es 0.375 min./ ciclo . .Esto implica que en 1 min. hace 2.67 ciclos.

Volúmen que carga por ciclo= ( 2 .67)*( 0.125)= 0.334 m3

Rend. = (Vol.) * ( F.E.) / T.C.

Donde:

Rend. = Rendirniento en rn3/hr.

vol.= capacidad del cucharón en m3

F.E.= Factor de eficiencia.

Tc. = Tiernpo de ciclo en hr.

Resultado:

Rend.= (0.125) * (0.85) (0.00625) Rend.= 16 m3/ hr .
